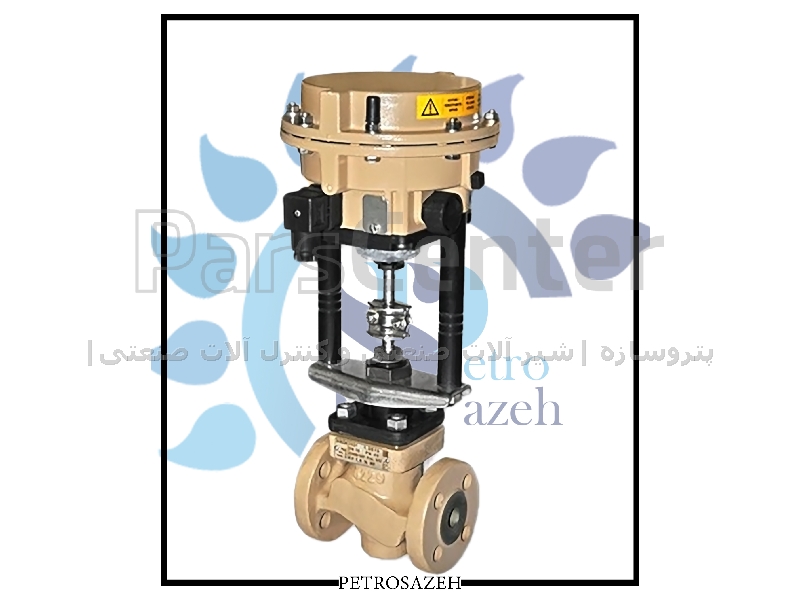

شیر پنوماتیک تیپ 3321 برند سامسون آلمان

توضیحات محصول

کاربرد شیر پنوماتیک سامسون مدل samson 3321


این مدل شیر  3321 samson جهت کنترل دبی سیالات در کارخانجات و سایت‌های صنعتی برای انواع سیالات قابل استفاده است. این دستگاه در فشار PN16 تا PN40 با سایز DN100 - DN15 کاربرد دارد.

حوه کارکرد شیر پنوماتیک samson 3321:
کنترل ولو سامسون 3321 میزان دبی را از طریق نیروی هوای فشرده و اکچویتر دیافراگمی کنترل می‌کند. این مدل شیر پنوماتیک  به وسیله‌ی فنرهای داخل اکچویتر، میزان ورودی و خروجی سیال و به طور کلی باز و بسته بودن دستگاه را کنترل می کند. اکچویتری که روی این مدل شیر سامسون samson نصب می‌شود، با فشرده سازی هوای داخل ولو و به صورت تدریجی و تغییر میزان فشار هوا، شنت داخل عملگر را به حرکت در می‌آورد و بدین صورت فاصله‌ی بین پست و پلاگ را تغییر می‌دهد. بنابراین دبی سیال به این صورت قابل کنترل می‌شود. فشار هوای داخل اکچویتر سامسون از طریق رگلاتور کنترل می‌شود.

انواع اکچویتر مناسب شیر پنوماتیک  مدل 3321


این سری از شیرهای single-seated سری 3321 با عملگرهای زیر هماهنگ است:
اکچویتور الکترو پنوماتیک سری 3372 (آماده فروش)

عملگرپنوماتیک  3371 (قابل سفارش)

الکتریک اکچویتر 3374 (قابل سفارش)

اکچویتور الکتریک مدل 5824/5825

شیر کنترلی سامسون مدل 3321 یک گلوب ولو (شیر کروی) است که برای کنترل دقیق جریان مایعات، گازها و بخار در سیستم‌های صنعتی طراحی شده است.

ویژگی‌های فنی:

سایز: این شیر در اندازه‌های DN 15 تا DN 100 موجود است.
فشار کاری: قابلیت تحمل فشار از PN 16 تا PN 40 را داراست.
دمای عملیاتی: محدوده دمای کاری از -10 تا +300 درجه سانتی‌گراد (14 تا 572 درجه فارنهایت) می‌باشد.
جنس بدنه:

چدن: برای فشار PN 16.
چدن داکتیل (گرافیت کروی): برای فشار PN 25.
فولاد ریخته‌گری شده: برای فشار PN 40 تا سایز DN 50 و برای سایزهای DN 65 و بزرگتر در فشارهای PN 16 و PN 40.
فولاد ضد زنگ: برای فشار PN 40 تا سایز DN 50 و برای سایزهای DN 65 و بزرگتر در فشار PN 16.
انواع اکچویتورهای قابل استفاده:

پنوماتیک: در مدل 3321-PP.
الکتریکی: در مدل‌های 3321-E1 و 3321-E3.
الکتروپنوماتیک با پوزیشنر یکپارچه یا نصب‌شده: در مدل 3321-IP.
کاربردها:

این شیر به دلیل دقت بالا و مقاومت در برابر شرایط محیطی مختلف، در صنایع نفت و گاز، شیمیایی و فرآوری برای کنترل جریان مایعات و گازها استفاده می‌شود.
